多制式多功能輕氣炮系統
輕氣炮系統可以分為一級輕氣炮、二級輕氣炮和三級輕氣炮系統，按著一級驅動的方式可以分為空氣/氮?dú)?/span>/氦氣/氫氣驅動的輕氣炮、氫氧燃燒驅動的輕氣炮、超臨界二氧化碳驅動的輕氣炮、火藥/硝化棉等驅動的輕氣炮等不同的制式，實現彈體不同速度下撞擊不同的材料和結構，研究材料和結構的抗侵徹毀傷特性、材料的高應變率本構關系、材料的失效模型和材料的物態方程，獲得材料的動態力學性能參數，為建模仿真研究提供準確有效的材料模型參數。
二級輕氣炮多功能發射系統，其組成和工作原理如圖1所示，主要由高壓氣室、泵管、高壓錐段、發射管、液壓合炮裝置、浮動支撐平臺和PLC遠程控制系統等構成發射系統；靶艙部分包括膨脹室（氣動彈托分離室）、激光測速段和撞擊試驗艙（靶室）組成，這些艙段開有相應的光學觀測窗口、功能擴展的X射線探測接口和信號線接口；真空系統應保證泵管在充入氫氣前活塞兩側的真空度小于1Pa。當需要彈托分離時，靶艙部分充入氮?dú)馐蛊湔婵斩?00Pa-600Pa，以便彈托分離；供氣系統應保證試驗所需氣體的供給和有效密封，實現氮?dú)饣蛘吆獾呐浣o；彈托分離機構保證彈與托的有效分離；測速系統保證彈體速度以及飛板速度的有效測試。
二級輕氣炮的工作原理為：通過供氣系統給高壓氣室充氣，當壓力達到需要的壓力設定值，通過24伏直流電磁閥觸發高壓氣室內的快開錐閥，釋放高壓氣室內的普通氮?dú)饣蛘吆猓?qū)動活塞壓縮泵管里的輕氣（氫氣或者氦氣），當活塞進入高壓耦合錐段，體積急劇減小壓力進一步增加，當壓力達到高壓錐段與發射管之間膜片的破膜壓力時，膜片破裂驅動彈托和彈丸沿發射管高速飛出，經膨脹室（氣動分離室）彈托分離和激光測速段激光測速或者電探針測速后在靶室（撞擊艙）撞擊靶件。而一級輕氣炮的原理與之類似，也是通過釋放高壓氣室內的氣體驅動彈體沿發射管高速飛出，經彈托分離和測速后撞擊靶件。整個設備采用觸摸屏計算機PLC遠程控制實現。

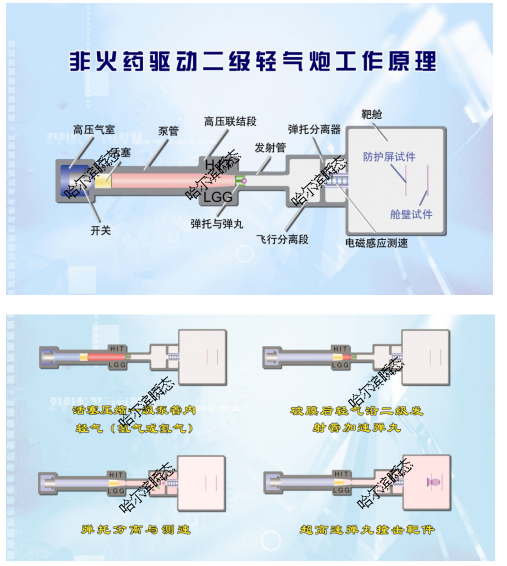

圖1 非火藥驅動的二級輕氣炮系統的組成和工作原理示意圖
